漫反射光电传感器用于检测货盘是否存在

发布日期:2022-09-15 08:55:01 阅读次数:

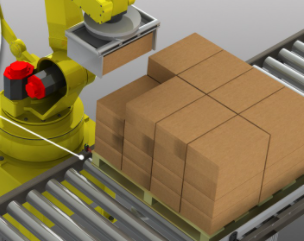

检测和指示货盘是否存在。

漫反射光电传感器用于检测货盘是否存在。

货盘到位后,输出装置会指示机器人开始装载。

GD11/GD12/GD13/GD14/GD15/GD16规格参数

检测方式:漫反射

检测距离:GD11(100mm)/GD12(300mm)/GD13(100mm)/GD14(800mm)/GD15(1000mm)/GD16(1700mm)

标准检测物体:白纸(200mm*200mm)

光源(发光波长):红外发光二极管(850nm)

电源电压:DC12~24V±10%脉动(p-p)10%以下

消耗电流:30mA以下

控制输出:负载电源电压DC26.4V以下,免载电流100mA以下集电极开路输出型(NPN/PNP因型号而异),残余电压(负载电流低于10mA时:1V以下:负载电流为10~100mA时:2V以下)入光时ON/遮光时ON开关切换模式

保护电路:电源逆接保护、输出短路保护、输出逆接保护、防止相互干扰功能

响应时间:动作或复位:1ms以下

灵敏度调节:旋转调节器

使用环境照度:白炽灯:10.000lx以下,太阳光:40.000Ix以下

环境温度范围:动作时:-25~+55℃,接插件型的部分机型为-40~+55℃(无结冰无结露)保存时:-40~+70°C(无结冰、无结露)

环境湿度范围:动作时:35~85%RH,保存时:35~95%RH(无结露)

绝缘电阻:DC500V时20MQ以上

耐电压:AC1.000V50/60Hz1min

振动(耐久):10~55Hz双振幅15mmX Y、Z各方向2h

冲击(耐久):500m/s2XYZ各方向3次

保护结构:IEC规格:IP67(防油型:传感器内部标准防油,但导线部/接插件部除外)

连接方式:导线引出型(标准导线长2m)

显示灯:动作指示灯(橙色) 电源指示灯(绿色)

质量:导线引出(2m) 约52g

材质:外壳 PBT 透镜部 PC

附件:使用说明书 注:金属安装配件另售
