光电传感器的类别和解决方案

发布日期:2022-04-15 09:55:20 阅读次数:

光电传感器的类别
光电传感器是采用光电元件作为检测元件的传感器。
它先把被测量的变化转换成光信号的变化,然后借助光电元件进一步将光信号转换成电信号。光电传感器一般由光源、光学通路和光电元件三部分组成。
分类和工作方式

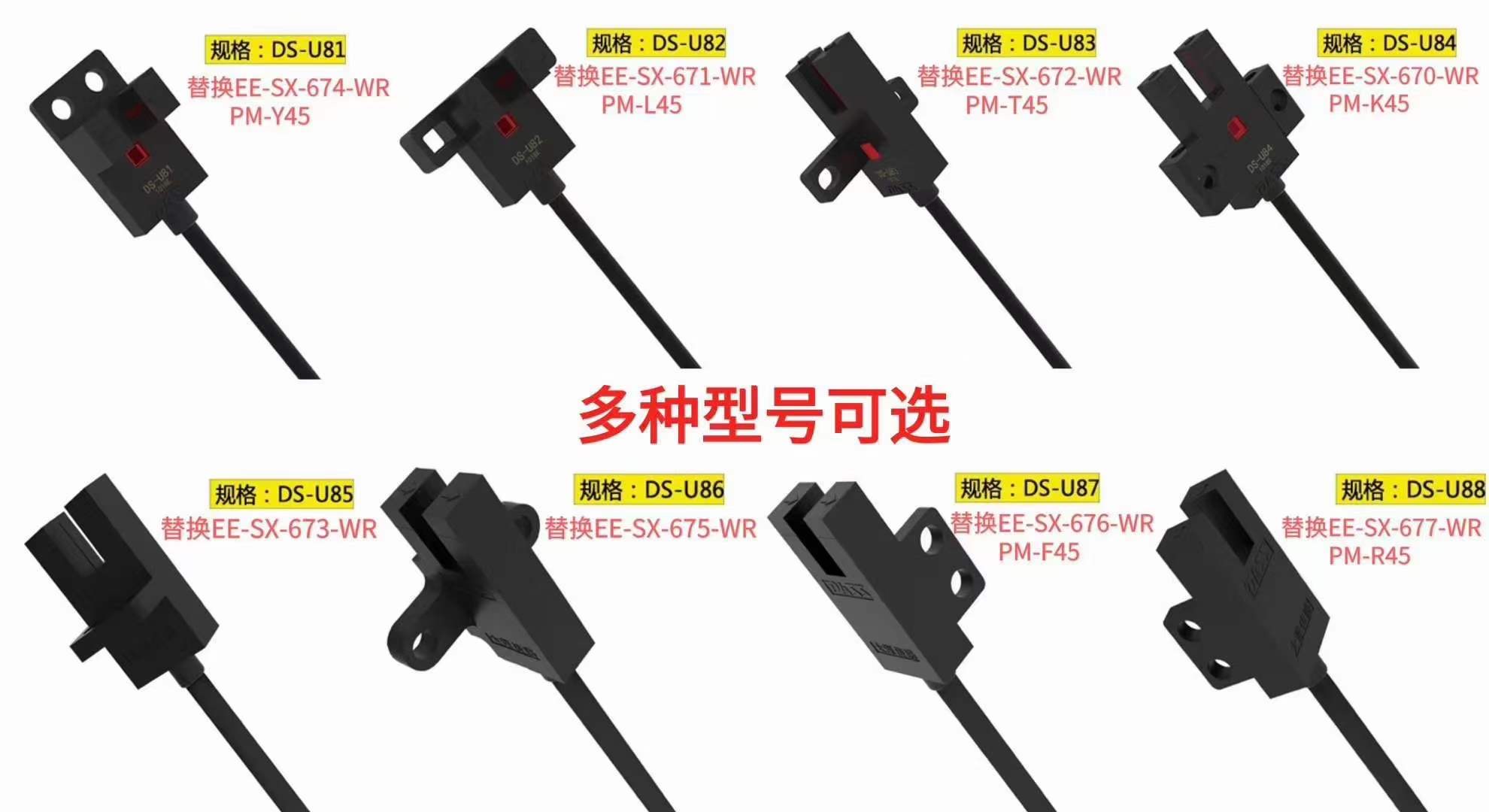

⑴槽型光电传感器
把一个光发射器和一个接收器面对面地装在一个槽的两侧组成槽形光电。发光器能发出红外光或可见光,在无阻情况下光接收器能收到光。
但当被检测物体从槽中通过时,光被遮挡,光电开关便动作,输出一个开关控制信号,切断或接通负载电流,从而完成一次控制动作。槽形开关的检测距离因为受整体结构的限制一般只有几厘米。
⑵对射型光电传感器
若把发光器和收光器分离开,就可使检测距离加大,一个发光器和一个收光器组成对射分离式光电开关,简称对射式光电开关。对射式光电开关的检测距离可达几米乃至几十米。
使用对射式光电开关时把发光器和收光器分别装在检测物通过路径的两侧,检测物通过时阻挡光路,收光器就动作输出一个开关控制信号。
⑶反光板型光电开关
把发光器和收光器装入同一个装置内,在前方装一块反光板,利用反射原理完成光电控制作用,称为反光板反射式(或反射镜反射式)光电开关。正常情况下,发光器发出的光源被反光板反射回来再被收光器收到;一旦被检测物挡住光路,收光器收不到光时,光电开关就动作,输出一个开关控制信号。
⑷扩散反射型光电开关
扩散反射型光电开关的检测头里也装有一个发光器和一个收光器,但扩散反射型光电开关前方没有反光板。正常情况下发光器发出的光收光器是找不到的。在检测时,当检测物通过时挡住了光,并把光部分反射回来,收光器就收到光信号,输出一个开关信号。
没有信号输出的原因
先要考虑的是接线或配置的问题。对于对射型光电传感器必须由投光部和受光部组合使用,两端都需要供电;而回归反射型必须由传感器探头和回归反射板组合使用;同时,用户必须给传感器提供稳定电源,如果是直流供电,必须确认正负极,如若正负极连接错误则会导致输出信号没有。
上述的原因分析是对光电传感器本身的考虑,我们还需要考虑的是检测物体的位置问题,如果检测物体不在检测区域,这样的检测是徒劳的。
