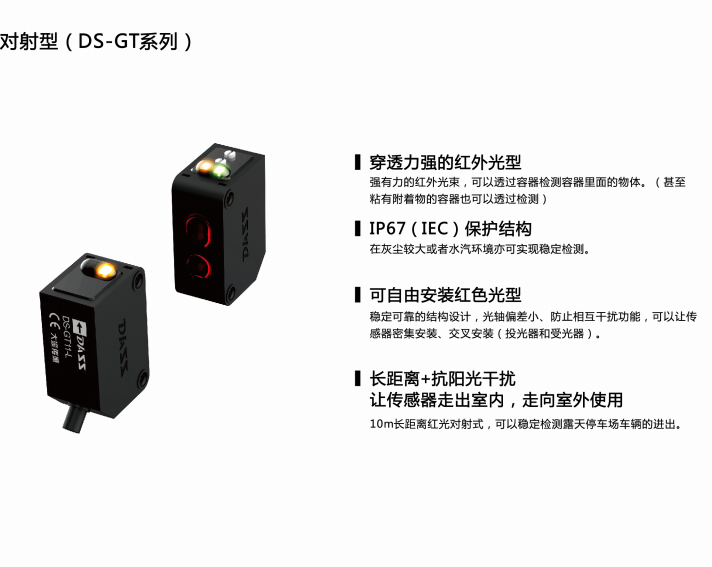

对射型

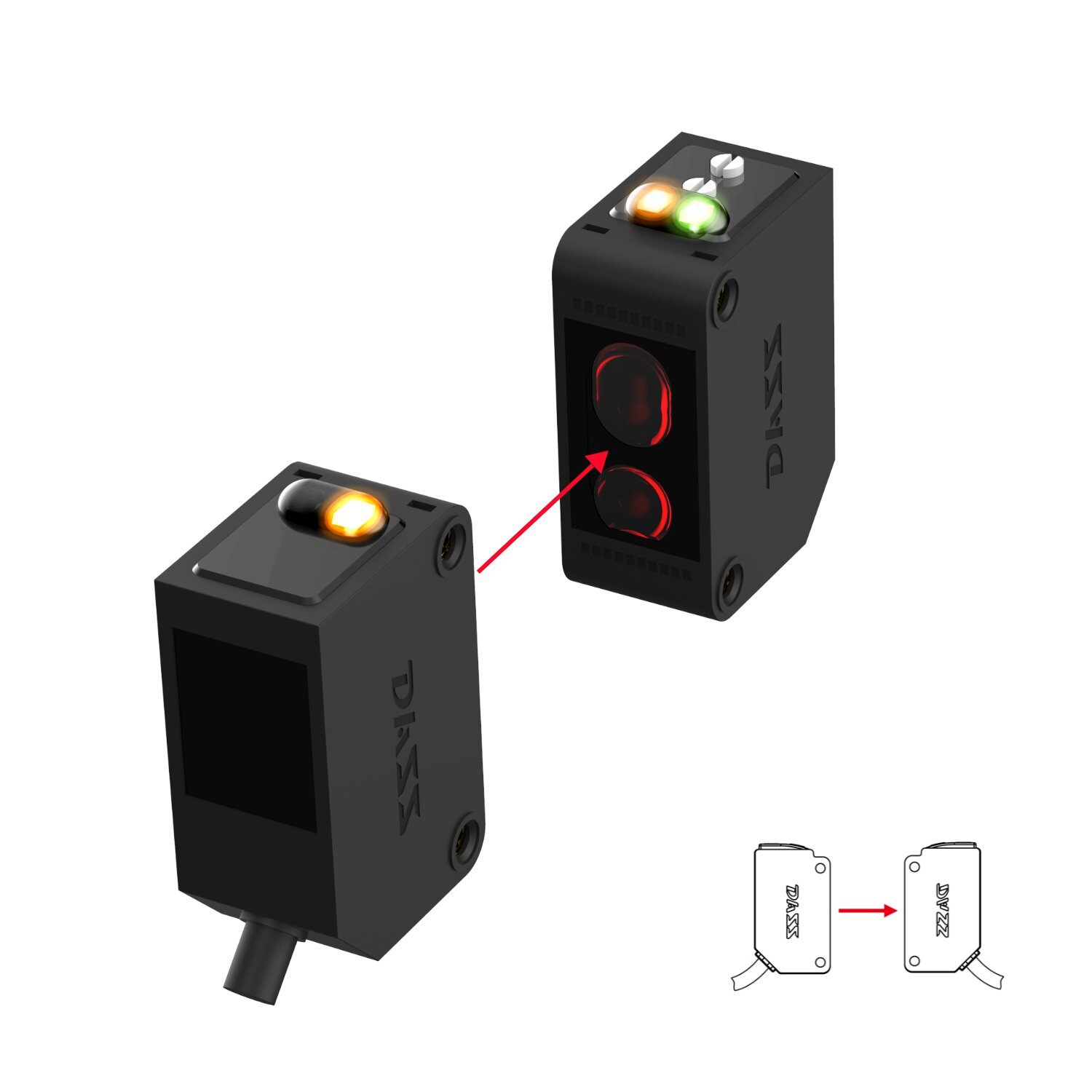

    由一个发光器和一个收光器组成的光电开关,简称对射式光电开关。

    多种光源可选,一体成型模具,一致性超强
    抗干扰能力强,不怕光,性能稳,响应快
    电路保护不易烧坏,金属螺孔,结实耐用
    搭载大深自主集成电路及芯片创新工艺

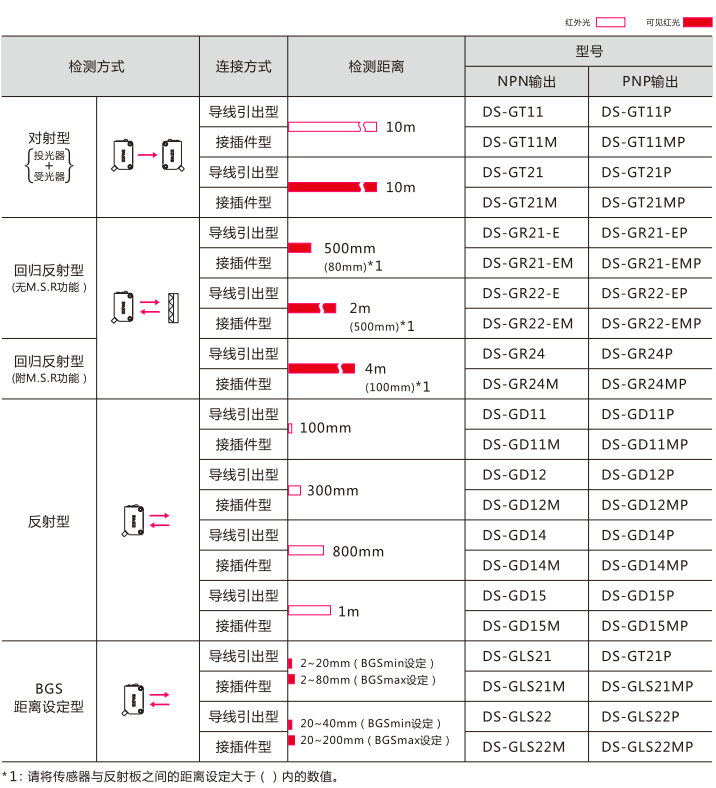

    对射型
    系列 G1红外光系列 G2红色光系列 G3激光系列
    NPN输出 GT11 GT12 GT12K GT21 GT22 GT22K GT31 GT32
    PNP输出 GT11P GT12P GT12KP GT21P GT22P GT22KP GT31P GT32P
    检测距离 10m 20m 20m 10m 20m 20m 20m 40m
    形状

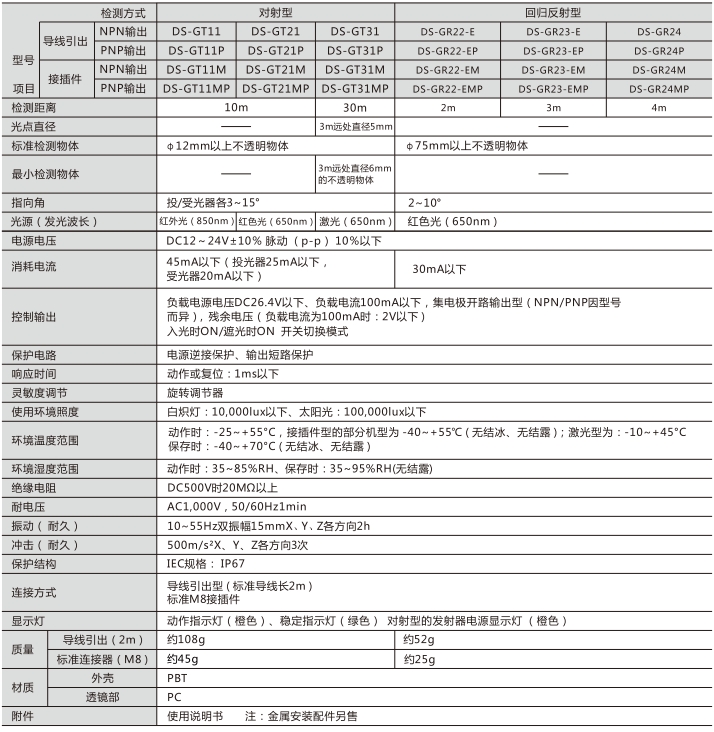

    对射型
    系列 G1红外光系列 G2红色光系列 G3激光系列
    NPN输出 GT11 GT12 GT12K GT21 GT22 GT22K GT31 GT32
    PNP输出 GT11P GT12P GT12KP GT21P GT22P GT22KP GT31P GT32P
    检测距离 10m 20m 20m 10m 20m 20m 20m 40m
    标准检测物 φ12mm以上不透明物体
    最小检测物 3m远处直径6mm的不透明物体
    指向角 投/受光器各3~15°
    光源(发光波长) 红外发光二极管(850nm) 红色发光二极管(650nm) 红色LD (655nm) JIS等级1 IEC 等级1 FDA 等级2
    光点直径 3m远处直径5mm
    电源电压 DC12~24V±10% 脉动 (p-p) 10%以下
    消耗电流 35mA以下 ( 投光器15mA 以下,受光器20mA以下 )

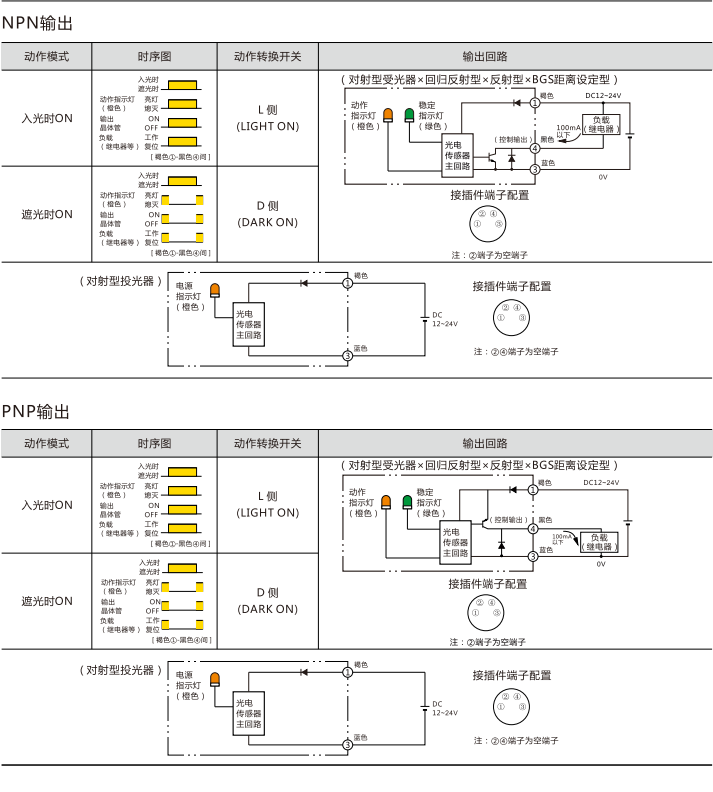

    控制输出 负载电源电压DC26.4V以下、负载电流100mA以下,集电极开路输出型(NPN/PNP因型号 而异), 残余电压(负载电流低于10mA时:1V以下;负载电流为10~100mA时:2V以下 )
    入光时ON/遮光时ON开关切换模式
    保护电路 电源逆接保护、 输出短路保护、 输出逆接保护
    响应时间 动作或复位:1ms以下
    灵敏度调节 旋转调节器
    使用环境照度 白炽灯:10,000lx以下、太阳光:40,000lx以下 白炽灯:3,000lx以下、太阳光:10,000lx以下
    环境温度范围 动作时:-25~+55°C,接插件型的部分机型为 -40~+55℃ ( 无结冰、无结露 )
    保存时:-40~+70°C ( 无结冰、无结露 )
    环境湿度范围 动作时:35~85%RH、保存时:35~95%RH(无结露)
    绝缘电阻 DC500V时20MΩ以上
    耐电压 AC1,000V,50/60Hz1min
    振动( 耐久) 10~55Hz双振幅15mmX、Y、Z各方向3次
    冲击( 耐久) 500m/s²X、Y、Z各方向3次
    保护结构 IEC规格: IP67
    连接方式 导线引出型 ( 标准导线长2m )
    显示灯 动作指示灯(橙色)、电源指示灯(绿色)
    质量 约65g
    材质 外壳PBT,透镜部PC
    附件 使用说明书 注:金属安装配件另售
