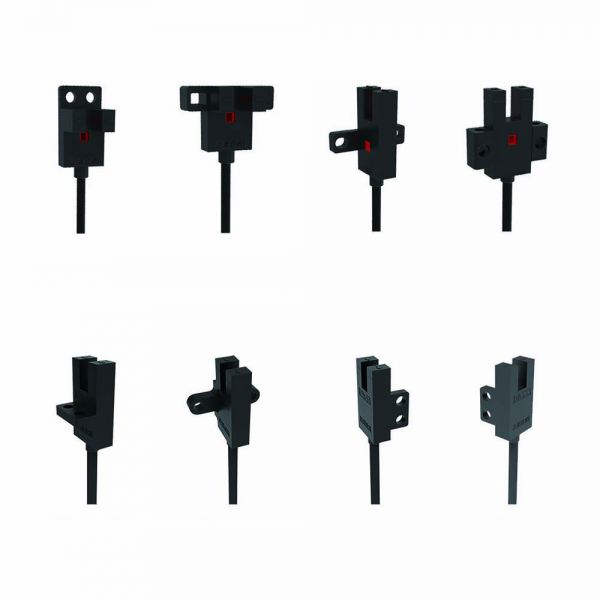

槽型光电传感器DS-U8系列

槽型光电传感器


    超小尺寸,大幅提高空间利用率

    自动化工艺生产,超高一致性

    简洁牢固,最求极致可靠性

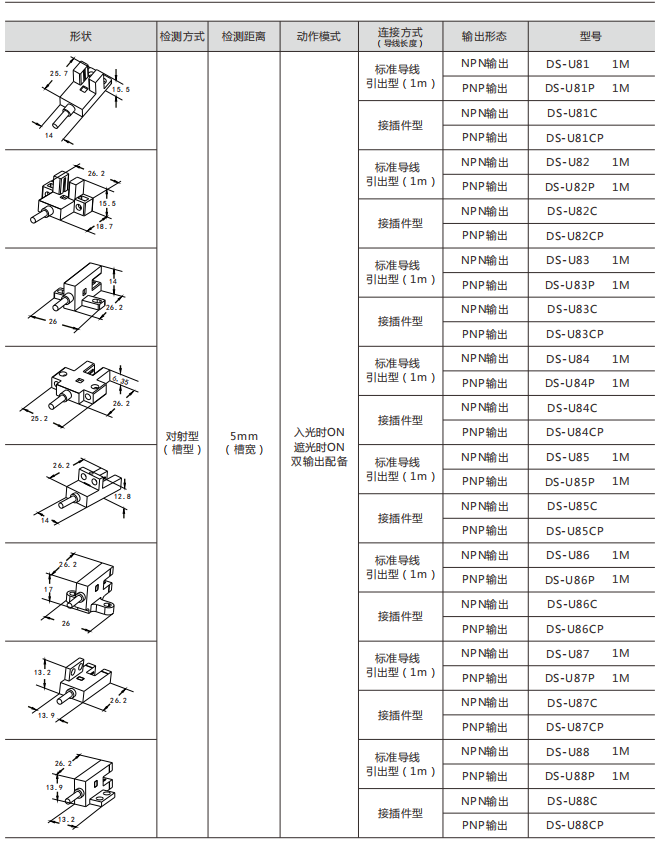

    形状 检测方式 检测距离 动作模式 连接方式
    (导线长度)
    输出形态 型号
      对射型
    (槽型)
    5mm
    (槽宽)
    遮光0N 标准导线引出型(1m) NPN输出 DS-U81 1M
    PNP输出 DS-U81P 1M
    接插件型 NPN输出 DS-U81C
    PNP输出 DS-U81CP
      标准导线引出型(1m) NPN输出 DS-U82 1M
    PNP输出 DS-U82P 1M
    接插件型 NPN输出 DS-U82C
    PNP输出 DS-U82CP
      标准导线引出型(1m) NPN输出 DS-U83 1M
    PNP输出 DS-U83P 1M
    接插件型 NPN输出 DS-U83C
    PNP输出 DS-U83CP
      标准导线引出型(1m) NPN输出 DS-U84 1M
    PNP输出 DS-U84P 1M
    接插件型 NPN输出 DS-U84C
    PNP输出 DS-U84CP
      标准导线引出型(1m) NPN输出 DS-U85 1M
    PNP输出 DS-U85P 1M
    接插件型 NPN输出 DS-U85C
    PNP输出 DS-U85CP
      标准导线引出型(1m) NPN输出 DS-U86 1M
    PNP输出 DS-U86P 1M
    接插件型 NPN输出 DS-U86C
    PNP输出 DS-U86CP
      标准导线引出型(1m) NPN输出 DS-U87 1M
    PNP输出 DS-U87P 1M
    接插件型 NPN输出 DS-U87C
    PNP输出 DS-U87CP
      标准导线引出型(1m) NPN输出 DS-U88 1M
    PNP输出 DS-U88P 1M
    接插件型 NPN输出 DS-U88C
    PNP输出 DS-U88CP

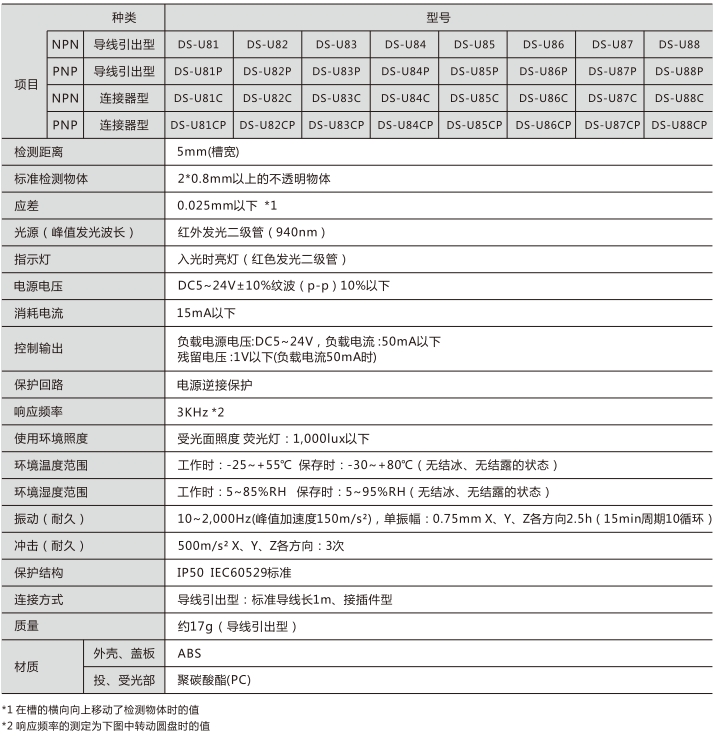

    项目        种类 型号
    NPN 导线引出型 DS-U81 DS-U82 DS-U83 DS-U84 DS-U85 DS-U86 DS-U87 DS-U88
    PNP 导线引出型 DS-U81P DS-U82P DS-U83P DS-U84P DS-U85P DS-U86P DS-U87P DS-U88P
    NPN 连接器型 DS-U81C DS-U82C DS-U83C DS-U84C DS-U85C DS-U86C DS-U87C DS-U88C
    PNP 连接器型 DS-U81CP DS-U82CP DS-U83CP DS-U84CP DS-U85CP DS-U86CP DS-U87CP DS-U88CP
    检测距离 5mm(槽宽)
    标准检测物体 2*0.8mm以上的不透明物体
    应差 0.025mm以下 *1
    光源(峰值发光波长) 红外发光二级管(940nm)
    指示灯 入光时点亮(红色发光二级管)
    电源电压 DC5~24V±10%纹波(p-p)10%以下
    消耗电流 15mA以下
    控制输出 负载电源电压:DC5~24V
    负载电流 :50mA以下
    OFF电源 :0.5mA以下
    残留电压:0.7V以下(负载电流50mA时)
                   :0.4V以下(负载电流5mA时)
    保护回路 负载短路保护
    响应频率 1kHz以上(平均值3kHz)*2
    使用环境照度 受光面照度 荧光灯:1000lx以下
    环境温度范围 工作时:-25~+55℃ 保存时:-30~+80℃(无结冰、无结露的状态)
    环境湿度范围 工作时:5~85%RH 保存时:5~95%RH(无结冰、无结露的状态)
    振动(耐久) 10~2000Hz(峰值加速度150m/s²)
    单振幅:0.75mm X、Y、Z各方向2.5h(15min周期10循环)
    冲击(耐久) 500m/s² X、Y、Z各方向:3次
    保护结构 IP50 IEC60529标准
    连接方式 导线引出型(标准导线长1m)
    质量
    (包装状态)
    导线引出型 约15g
    材质 外壳、盖板 ABS
    投、受光部 聚碳酸酯(PC)
