品类齐全，适用于各种场合
响应速度快，高精准检测
定制外观，常开常闭一体设计
防水防油，灵敏度高，应用广
坚固可靠，稳定持久，寿命长

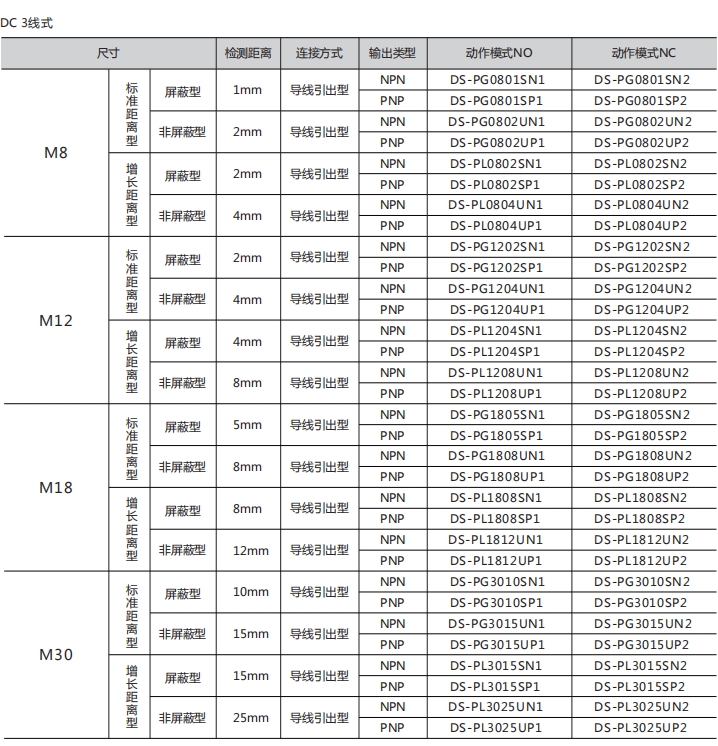

DC 3线式（DS-PG/PL）
| 尺寸 | 检测距离 | 连接方式 | 输出类型 | 动作模式NO | 动作模式NC | ||
| M8 | 普 通 距 离 型 |
屏蔽型 | 1mm | 导线引出型 | NPN | DS-PG1SN1 | DS-PG1SN2 |
| PNP | DS-PG1SP1 | DS-PG1SP2 | |||||
| M8接插件型 | NPN | DS-PG1SN1-M1 | DS-PG1SN2-M1 | ||||
| PNP | DS-PG1SP1-M1 | DS-PG1SP2-M1 | |||||
| 非屏蔽型 | 2mm | 导线引出型 | NPN | DS-PG2UN1 | DS-PG2UN2 | ||
| PNP | DS-PG2UP1 | DS-PG2UP2 | |||||
| M8接插件型 | NPN | DS-PG2UN1-M1 | DS-PG2UN2-M1 | ||||
| PNP | DS-PG2UP1-M1 | DS-PG2UP2-M1 | |||||
| 双 倍 距 离 型 |
屏蔽型 | 2mm | 导线引出型 | NPN | DS-PL2SN1 | DS-PL2SN2 | |
| PNP | DS-PL2SP1 | DS-PL2SP2 | |||||
| M8接插件型 | NPN | DS-PL2SN1-M1 | DS-PL2SN2-M1 | ||||
| PNP | DS-PL2SP1-M1 | DS-PL2SP2-M1 | |||||
| 非屏蔽型 | 4mm | 导线引出型 | NPN | DS-PL4UN1 | DS-PL4UN2 | ||
| PNP | DS-PL4UP1 | DS-PL4UP2 | |||||
| M8接插件型 | NPN | DS-PL4UN1-M1 | DS-PL4UN2-M1 | ||||
| PNP | DS-PL4UP1-M1 | DS-PL4UP2-M1 | |||||
| M12 | 普 通 距 离 型 |
屏蔽型 | 2mm | 导线引出型 | NPN | DS-PG2SN1 | DS-PG2SN2 |
| PNP | DS-PG2SP1 | DS-PG2SP2 | |||||
| M12接插件型 | NPN | DS-PG2SN1-M2 | DS-PG2SN2-M2 | ||||
| PNP | DS-PG2SP1-M2 | DS-PG2SP2-M2 | |||||
| 非屏蔽型 | 4mm | 导线引出型 | NPN | DS-PG4UN1 | DS-PG4UN2 | ||
| PNP | DS-PG4UP1 | DS-PG4UP2 | |||||
| M12接插件型 | NPN | DS-PG4UN1-M2 | DS-PG4UN2-M2 | ||||
| PNP | DS-PG4UP1-M2 | DS-PG4UP2-M2 | |||||
| 双 倍 距 离 型 |
屏蔽型 | 4mm | 导线引出型 | NPN | DS-PL4SN1 | DS-PL4SN2 | |
| PNP | DS-PL4SP1 | DS-PL4SP2 | |||||
| M12接插件型 | NPN | DS-PL4SN1-M2 | DS-PL4SN2-M2 | ||||
| PNP | DS-PL4SP1-M2 | DS-PL4SP2-M2 | |||||
| 非屏蔽型 | 8mm | 导线引出型 | NPN | DS-PL8UN1 | DS-PL8UN2 | ||
| PNP | DS-PL8UP1 | DS-PL8UP2 | |||||
| M12接插件型 | NPN | DS-PL8UN1-M2 | DS-PL8UN2-M2 | ||||
| PNP | DS-PL8UP1-M2 | DS-PL8UP2-M2 | |||||
| M18 | 普 通 距 离 型 |
屏蔽型 | 4mm | 导线引出型 | NPN | DS-PG4SN1 | DS-PG4SN2 |
| PNP | DS-PG4SP1 | DS-PG4SP2 | |||||
| M18接插件型 | NPN | DS-PG4SN1-M1 | DS-PG4SN2-M1 | ||||
| PNP | DS-PG4SP1-M1 | DS-PG4SP2-M1 | |||||
| 非屏蔽型 | 8mm | 导线引出型 | NPN | DS-PG8UN1 | DS-PG8UN2 | ||
| PNP | DS-PG8UP1 | DS-PG8UP2 | |||||
| M18接插件型 | NPN | DS-PG8UN1-M1 | DS-PG8UN2-M1 | ||||
| PNP | DS-PG8UP1-M1 | DS-PG8UP2-M1 | |||||
| 双 倍 距 离 型 |
屏蔽型 | 8mm | 导线引出型 | NPN | DS-PL8SN1 | DS-PL8SN2 | |
| PNP | DS-PL8SP1 | DS-PL8SP2 | |||||
| M18接插件型 | NPN | DS-PL8SN1-M1 | DS-PL8SN2-M1 | ||||
| PNP | DS-PL8SP1-M1 | DS-PL8SP2-M1 | |||||
| 非屏蔽型 | 16mm | 导线引出型 | NPN | DS-PL16UN1 | DS-PL16UN2 | ||
| PNP | DS-PL16UP1 | DS-PL16UP2 | |||||
| M18接插件型 | NPN | DS-PL16UN1-M1 | DS-PL16UN2-M1 | ||||
| PNP | DS-PL16UP1-M1 | DS-PL16UP2-M1 | |||||
| M30 | 普 通 距 离 型 |
屏蔽型 | 10mm | 导线引出型 | NPN | DS-PG10SN1 | DS-PG10SN2 |
| PNP | DS-PG10SP1 | DS-PG10SP2 | |||||
| M30接插件型 | NPN | DS-PG10SN1-M2 | DS-PG10SN2-M2 | ||||
| PNP | DS-PG10SP1-M2 | DS-PG10SP2-M2 | |||||
| 非屏蔽型 | 16mm | 导线引出型 | NPN | DS-PG16UN1 | DS-PG16UN2 | ||
| PNP | DS-PG16UP1 | DS-PG16UP2 | |||||
| M30接插件型 | NPN | DS-PG16UN1-M2 | DS-PG16UN2-M2 | ||||
| PNP | DS-PG16UP1-M2 | DS-PG16UP2-M2 | |||||
| 双 倍 距 离 型 |
屏蔽型 | 20mm | 导线引出型 | NPN | DS-PL20SN1 | DS-PL20SN2 | |
| PNP | DS-PL20SP1 | DS-PL20SP2 | |||||
| M30接插件型 | NPN | DS-PL20SN1-M2 | DS-PL20SN2-M2 | ||||
| PNP | DS-PL20SP1-M2 | DS-PL20SP2-M2 | |||||
| 非屏蔽型 | 30mm | 导线引出型 | NPN | DS-PL30UN1 | DS-PL30UN2 | ||
| PNP | DS-PL30UP1 | DS-PL30UP2 | |||||
| M30接插件型 | NPN | DS-PL30UN1-M2 | DS-PL30UN2-M2 | ||||
| PNP | DS-PL30UP1-M2 | DS-PL30UP2-M2 | |||||
DC 2线式（DS-PG/PL）
| 尺寸 | 检测距离 | 连接方式 | 动作模式NO | 动作模式NC | ||
| M8 | 普 通 距 离 型 |
屏蔽型 | 1mm | 导线引出型 | DS-PG1S1 | DS-PG1S2 |
| M8接插件型 | DS-PG1S1-M1 | DS-PG1S2-M1 | ||||
| 非屏蔽型 | 2mm | 导线引出型 | DS-PG2U1 | DS-PG2U2 | ||
| M8接插件型 | DS-PG2U1-M1 | DS-PG2U2-M1 | ||||
| 双 倍 距 离 型 |
屏蔽型 | 2mm | 导线引出型 | DS-PL2S1 | DS-PL2S2 | |
| M8接插件型 | DS-PL2S1-M1 | DS-PL2S2-M1 | ||||
| 非屏蔽型 | 4mm | 导线引出型 | DS-PL4U1 | DS-PL4U2 | ||
| M8接插件型 | DS-PL4U1-M1 | DS-PL4U2-M1 | ||||
| M12 | 普 通 距 离 型 |
屏蔽型 | 2mm | 导线引出型 | DS-PG2S1 | DS-PG2S2 |
| M12接插件型 | DS-PG2S1-M1 | DS-PG2S2-M1 | ||||
| 非屏蔽型 | 4mm | 导线引出型 | DS-PG4U1 | DS-PG4U2 | ||
| M12接插件型 | DS-PG4U1-M1 | DS-PG4U2-M1 | ||||
| 双 倍 距 离 型 |
屏蔽型 | 4mm | 导线引出型 | DS-PL4S1 | DS-PL4S2 | |
| M12接插件型 | DS-PL4S1-M1 | DS-PL4S2-M1 | ||||
| 非屏蔽型 | 8mm | 导线引出型 | DS-PL8U1 | DS-PL8U2 | ||
| M12接插件型 | DS-PL8U1-M1 | DS-PL8U2-M1 | ||||
| M18 | 普 通 距 离 型 |
屏蔽型 | 4mm | 导线引出型 | DS-PG4S1 | DS-PG4S2 |
| M18接插件型 | DS-PG4S1-M1 | DS-PG4S2-M1 | ||||
| 非屏蔽型 | 8mm | 导线引出型 | DS-PG8U1 | DS-PG8U2 | ||
| M18接插件型 | DS-PG8U1-M1 | DS-PG8U2-M1 | ||||
| 双 倍 距 离 型 |
屏蔽型 | 8mm | 导线引出型 | DS-PL8S1 | DS-PL8S2 | |
| M18接插件型 | DS-PL8S1-M1 | DS-PL8S2-M1 | ||||
| 非屏蔽型 | 16mm | 导线引出型 | DS-PL16U1 | DS-PL16U2 | ||
| M18接插件型 | DS-PL16U1-M1 | DS-PL16U2-M1 | ||||
| M30 | 普 通 距 离 型 |
屏蔽型 | 10mm | 导线引出型 | DS-PG10S1 | DS-PG10S2 |
| M30接插件型 | DS-PG10S1-M1 | DS-PG10S2-M1 | ||||
| 非屏蔽型 | 16mm | 导线引出型 | DS-PG16U1 | DS-PG16U2 | ||
| M30接插件型 | DS-PG16U1-M1 | DS-PG16U2-M1 | ||||
| 双 倍 距 离 型 |
屏蔽型 | 16mm | 导线引出型 | DS-PL16S1 | DS-PL16S2 | |
| M30接插件型 | DS-PL16S1-M1 | DS-PL16S2-M1 | ||||
| 非屏蔽型 | 25mm | 导线引出型 | DS-PL25U1 | DS-PL25U2 | ||
| M30接插件型 | DS-PL25S1-M1 | DS-PL25S2-M1 | ||||

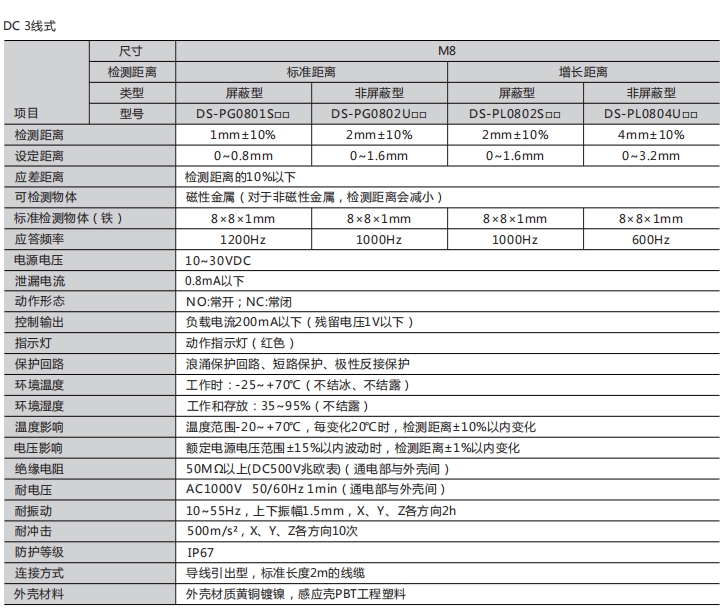

直流3线制
| 项目 | 尺寸 | M8 | |||
| 检测距离 | 单倍距离 | 双倍距离 | |||
| 类型 | 屏蔽型 | 非屏蔽型 | 屏蔽型 | 非屏蔽型 | |
| 型号 | DS-PG1S□□ | DS-PG2U□□ | DS-PL2S□□ | DS-PL4U□□ | |
| 检测距离 | 1mm±10% | 2mm±10% | 2mm±10% | 4mm±10% | |
| 设定距离 | 0~ 0.8mm | 0~ 1.6mm | 0~ 1.6mm | 0~ 3.2mm | |
| 应差距离 | 10%的检测距离以内 | ||||
| 可检测物体 | 磁性金属（对于非磁性金属，检测距离会减小） | ||||
| 标准检测物体 （低碳钢ST37） |
8×8×1mm | 8×8×1mm | 8×8×1mm | 12×12×1mm | |
| 应答频率 | 2000Hz | 1000Hz | 1500Hz | 1000Hz | |
| 电源电压 | 10~ 30VDC | ||||
| 消耗电流 | 10mA以下 | ||||
| 输出类型 | N型：NPN集电极开路 P型：PNP集电极开路 |
||||
| 控制输出 | 负载电流 | 200mA以下（30VDC以下） | |||
| 残留电压 | 2V以下（负载电流为200mA,电缆长为2m时） | ||||
| 指示灯 | 动作指示灯（绿色LED） | ||||
| 动作模式 | 常开型 常闭型 |
||||
| 保护回路 | 输出极性逆接保护、电源极性逆接保护、浪涌吸收、短路保护 | ||||
| 环境温度 | 工作和存放：-25~70℃（不结冰、无凝露） | ||||
| 温度影响 | -10℃~55℃的温度范围内：23℃时，±10%的检测距离以内 -25℃~70℃的温度范围内：23℃时，±15%的检测距离以内 |
||||
| 环境湿度 | 工作和存放：35~95% | ||||
| 电压影响 | 24VDC±15%：±1%的检测距离以内 | ||||
| 绝缘电阻 | DC500V的条件下，50MΩ以上（通电部与外壳间） | ||||
| 绝缘强度 | 50/60Hz、AC1,000V的条件下持续1分钟（通电部与外壳间） | ||||
| 耐振动 | 10~55Hz,上下振幅1.5mm，X、Y、Z各方向2h | ||||
| 耐冲击 | 500m/s，X,Y,Z各方向10次 | ||||
| 标准 | Ip67 | ||||
| 连接方式 | 导线引出型，标准型直径3mm，长度2m的线缆 接插件型（M8-3针） |
||||
| 重量 | 导线引出型 | 约65g | |||
| 接插件型 | 约20g | ||||
| 材料 | 外壳 | 黄铜镀镍 | |||
| 检测面 | PBT | ||||
| 电缆 | PVC | ||||
| 紧固螺母 | 黄铜镀镍 | ||||
| 带齿垫圈 | 镀锌铁 | ||||

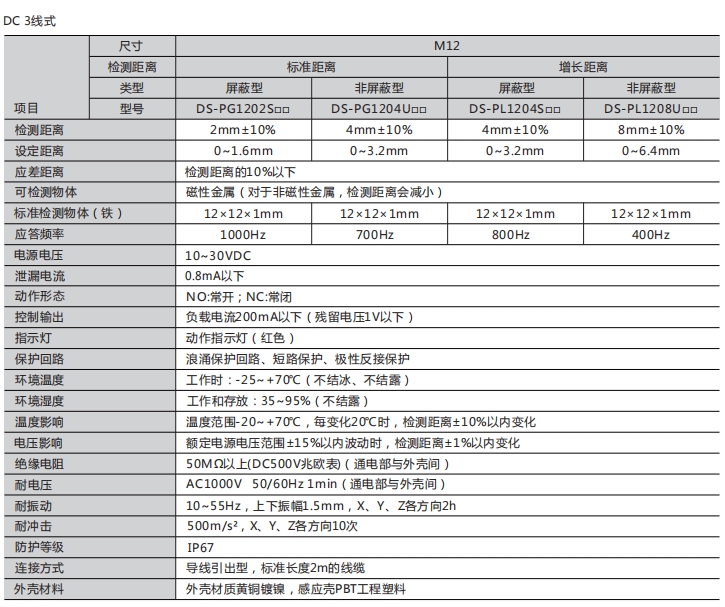

| 项目 | 尺寸 | M12 | |||
| 检测距离 | 单倍距离 | 双倍距离 | |||
| 类型 | 屏蔽型 | 非屏蔽型 | 屏蔽型 | 非屏蔽型 | |
| 型号 | DS-PG2S□□ | DS-PG4U□□ | DS-PL4S□□ | DS-PL8U□□ | |
| 检测距离 | 2mm±10% | 4mm±10% | 4mm±10% | 8mm±10% | |
| 设定距离 | 0~ 1.6mm | 0~ 3.2mm | 0~ 3.2mm | 0~ 6.4mm | |
| 应差距离 | 10%的检测距离以内 | ||||
| 可检测物体 | 磁性金属（对于非磁性金属，检测距离会减小） | ||||
| 标准检测物体 （低碳钢ST37） |
12×12×1mm | 12×12×1mm | 12×12×1mm | 24×24×1mm | |
| 应答频率 | 1500Hz | 800Hz | 1000Hz | 800Hz | |
| 电源电压 | 10~ 30VDC | ||||
| 消耗电流 | 10mA以下 | ||||
| 输出类型 | N型：NPN集电极开路 P型：PNP集电极开路 |
||||
| 控制输出 | 负载电流 | 200mA以下（30VDC以下） | |||
| 残留电压 | 2V以下（负载电流为200mA,电缆长为2m时） | ||||
| 指示灯 | 动作指示灯（绿色LED） | ||||
| 动作模式 | 常开型 常闭型 |
||||
| 保护回路 | 输出极性逆接保护、电源极性逆接保护、浪涌吸收、短路保护 | ||||
| 环境温度 | 工作和存放：-25~70℃（不结冰、无凝露） | ||||
| 温度影响 | -10℃~55℃的温度范围内：23℃时，±10%的检测距离以内 -25℃~70℃的温度范围内：23℃时，±15%的检测距离以内 |
||||
| 环境湿度 | 工作和存放：35~95% | ||||
| 电压影响 | 24VDC±15%：±1%的检测距离以内 | ||||
| 绝缘电阻 | DC500V的条件下，50MΩ以上（通电部与外壳间） | ||||
| 绝缘强度 | 50/60Hz、AC1,000V的条件下持续1分钟（通电部与外壳间） | ||||
| 耐振动 | 10~55Hz,上下振幅1.5mm，X、Y、Z各方向2h | ||||
| 耐冲击 | 500m/s，X,Y,Z各方向10次 | ||||
| 标准 | Ip67 | ||||
| 连接方式 | 导线引出型，标准型直径3mm，长度2m的线缆 接插件型（M12-4针） |
||||
| 重量 | 导线引出型 | 约80g | |||
| 接插件型 | 约35g | ||||
| 材料 | 外壳 | 黄铜镀镍 | |||
| 检测面 | PBT | ||||
| 电缆 | PVC | ||||
| 紧固螺母 | 黄铜镀镍 | ||||
| 带齿垫圈 | 镀锌铁 | ||||

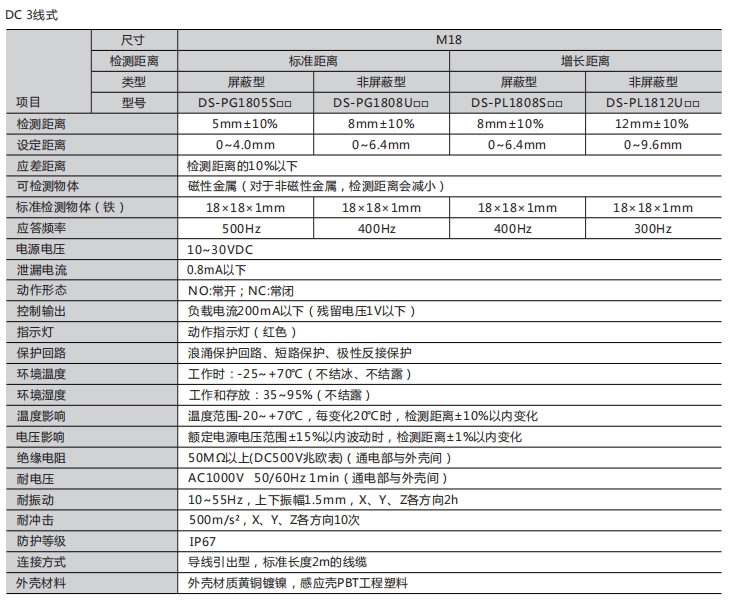

| 项目 | 尺寸 | M18 | |||
| 检测距离 | 单倍距离 | 双倍距离 | |||
| 类型 | 屏蔽型 | 非屏蔽型 | 屏蔽型 | 非屏蔽型 | |
| 型号 | DS-PG4S□□ | DS-PG8U□□ | DS-PL8S□□ | DS-PL16U□□ | |
| 检测距离 | 4mm±10% | 8mm±10% | 8mm±10% | 16mm±10% | |
| 设定距离 | 0~ 3.2mm | 0~ 6.4mm | 0~ 6.4mm | 0~ 12.8mm | |
| 应差距离 | 10%的检测距离以内 | ||||
| 可检测物体 | 磁性金属（对于非磁性金属，检测距离会减小） | ||||
| 标准检测物体 （低碳钢ST37） |
18×18×1mm | 30×30×1mm | 24×24×1mm | 48×48×1mm | |
| 应答频率 | 600Hz | 400Hz | 500Hz | 400Hz | |
| 电源电压 | 10~ 30VDC | ||||
| 消耗电流 | 10mA以下 | ||||
| 输出类型 | N型：NPN集电极开路 P型：PNP集电极开路 |
||||
| 控制输出 | 负载电流 | 200mA以下（30VDC以下） | |||
| 残留电压 | 2V以下（负载电流为200mA,电缆长为2m时） | ||||
| 指示灯 | 动作指示灯（绿色LED） | ||||
| 动作模式 | 常开型 常闭型 |
||||
| 保护回路 | 输出极性逆接保护、电源极性逆接保护、浪涌吸收、短路保护 | ||||
| 环境温度 | 工作和存放：-25~70℃（不结冰、无凝露） | ||||
| 温度影响 | -10℃~55℃的温度范围内：23℃时，±10%的检测距离以内 -25℃~70℃的温度范围内：23℃时，±15%的检测距离以内 |
||||
| 环境湿度 | 工作和存放：35~95% | ||||
| 电压影响 | 24VDC±15%：±1%的检测距离以内 | ||||
| 绝缘电阻 | DC500V的条件下，50MΩ以上（通电部与外壳间） | ||||
| 绝缘强度 | 50/60Hz、AC1,000V的条件下持续1分钟（通电部与外壳间） | ||||
| 耐振动 | 10~55Hz,上下振幅1.5mm，X、Y、Z各方向2h | ||||
| 耐冲击 | 500m/s，X,Y,Z各方向10次 | ||||
| 标准 | Ip67 | ||||
| 连接方式 | 导线引出型，标准型直径3mm，长度2m的线缆 接插件型（M12-4针） |
||||
| 重量 | 导线引出型 | 约100g | |||
| 接插件型 | 约60g | ||||
| 材料 | 外壳 | 黄铜镀镍 | |||
| 检测面 | PBT | ||||
| 电缆 | PVC | ||||
| 紧固螺母 | 黄铜镀镍 | ||||
| 带齿垫圈 | 镀锌铁 | ||||

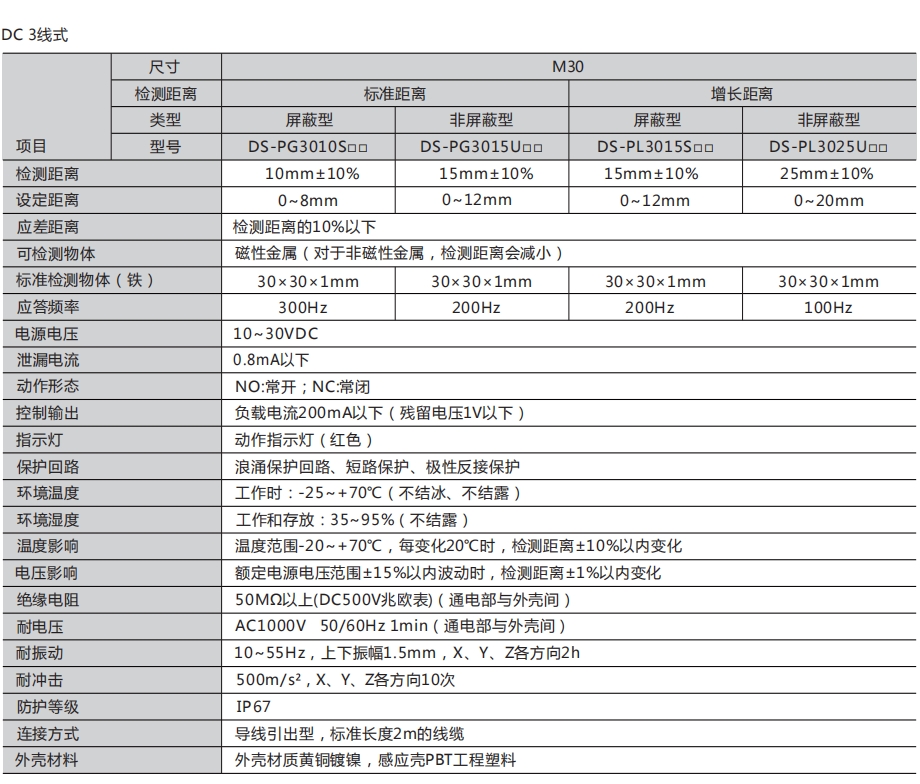

| 项目 | 尺寸 | M30 | |||
| 检测距离 | 单倍距离 | 双倍距离 | |||
| 类型 | 屏蔽型 | 非屏蔽型 | 屏蔽型 | 非屏蔽型 | |
| 型号 | DS-PG10S□□ | DS-PG16U□□ | DS-PL20S□□ | DS-PL30U□□ | |
| 检测距离 | 8mm±10% | 16mm±10% | 20mm±10% | 30mm±10% | |
| 设定距离 | 0~ 6.4mm | 0~ 12.8mm | 0~ 16mm | 0~ 24mm | |
| 应差距离 | 10%的检测距离以内 | ||||
| 可检测物体 | 磁性金属（对于非磁性金属，检测距离会减小） | ||||
| 标准检测物体 （低碳钢ST37） |
30×30×1mm | 45×45×1mm | 60×60×1mm | 90×90×1mm | |
| 应答频率 | 400Hz | 100Hz | 250Hz | 100Hz | |
| 电源电压 | 10~ 30VDC | ||||
| 消耗电流 | 10mA以下 | ||||
| 输出类型 | N型：NPN集电极开路 P型：PNP集电极开路 |
||||
| 控制输出 | 负载电流 | 200mA以下（30VDC以下） | |||
| 残留电压 | 2V以下（负载电流为200mA,电缆长为2m时） | ||||
| 指示灯 | 动作指示灯（绿色LED） | ||||
| 动作模式 | 常开型 常闭型 |
||||
| 保护回路 | 输出极性逆接保护、电源极性逆接保护、浪涌吸收、短路保护 | ||||
| 环境温度 | 工作和存放：-25~70℃（不结冰、无凝露） | ||||
| 温度影响 | -10℃~55℃的温度范围内：23℃时，±10%的检测距离以内 -25℃~70℃的温度范围内：23℃时，±15%的检测距离以内 |
||||
| 环境湿度 | 工作和存放：35~95% | ||||
| 电压影响 | 24VDC±15%：±1%的检测距离以内 | ||||
| 绝缘电阻 | DC500V的条件下，50MΩ以上（通电部与外壳间） | ||||
| 绝缘强度 | 50/60Hz、AC1,000V的条件下持续1分钟（通电部与外壳间） | ||||
| 耐振动 | 10~55Hz,上下振幅1.5mm，X、Y、Z各方向2h | ||||
| 耐冲击 | 500m/s，X,Y,Z各方向10次 | ||||
| 标准 | Ip67 | ||||
| 连接方式 | 导线引出型，标准型直径3mm，长度2m的线缆 接插件型（M12-4针） |
||||
| 重量 | 导线引出型 | 约165g | |||
| 接插件型 | 约140g | ||||
| 材料 | 外壳 | 黄铜镀镍 | |||
| 检测面 | PBT | ||||
| 电缆 | PVC | ||||
| 紧固螺母 | 黄铜镀镍 | ||||
| 带齿垫圈 | 镀锌铁 | ||||
直流2线制
| 项目 | 尺寸 | M8 | |||
| 检测距离 | 单倍距离 | 双倍距离 | |||
| 类型 | 屏蔽型 | 非屏蔽型 | 屏蔽型 | 非屏蔽型 | |
| 型号 | DS-PG1S□ | DS-PG2U□ | DS-PL2S□ | DS-PL4U□ | |
| 检测距离 | 1mm±10% | 2mm±10% | 2mm±10% | 4mm±10% | |
| 设定距离 | 0~ 0.8mm | 0~ 1.6mm | 0~ 1.6mm | 0~ 3.2mm | |
| 应差距离 | 10%的检测距离以内 | ||||
| 可检测物体 | 磁性金属（对于非磁性金属，检测距离会减小） | ||||
| 标准检测物体 （低碳钢ST37） |
8×8×1mm | 8×8×1mm | 8×8×1mm | 12×12×1mm | |
| 应答频率 | 2000Hz | 1000Hz | 1500Hz | 1000Hz | |
| 电源电压 | 10~ 30VDC | ||||
| 消耗电流 | 10mA以下 | ||||
| 控制输出 | 负载电流 | 200mA以下（30VDC以下） | |||
| 残留电压 | 2V以下（负载电流为200mA,电缆长为2m时） | ||||
| 指示灯 | 动作指示灯（绿色LED） | ||||
| 动作模式 | 常开型 常闭型 |
||||
| 保护回路 | 输出极性逆接保护、电源极性逆接保护、浪涌吸收、短路保护 | ||||
| 环境温度 | 工作和存放：-25~70℃（不结冰、无凝露） | ||||
| 温度影响 | -10℃~55℃的温度范围内：23℃时，±10%的检测距离以内 -25℃~70℃的温度范围内：23℃时，±15%的检测距离以内 |
||||
| 环境湿度 | 工作和存放：35~95% | ||||
| 电压影响 | 24VDC±15%：±1%的检测距离以内 | ||||
| 绝缘电阻 | DC500V的条件下，50MΩ以上（通电部与外壳间） | ||||
| 绝缘强度 | 50/60Hz、AC1,000V的条件下持续1分钟（通电部与外壳间） | ||||
| 耐振动 | 10~55Hz,上下振幅1.5mm，X、Y、Z各方向2h | ||||
| 耐冲击 | 500m/s，X,Y,Z各方向10次 | ||||
| 标准 | Ip67 | ||||
| 连接方式 | 导线引出型，标准型直径3mm，长度2m的线缆 接插件型（M8-3针） |
||||
| 重量 | 导线引出型 | 约65g | |||
| 接插件型 | 约20g | ||||
| 材料 | 外壳 | 黄铜镀镍 | |||
| 检测面 | PBT | ||||
| 电缆 | PVC | ||||
| 紧固螺母 | 黄铜镀镍 | ||||
| 带齿垫圈 | 镀锌铁 | ||||
| 项目 | 尺寸 | M12 | |||
| 检测距离 | 单倍距离 | 双倍距离 | |||
| 类型 | 屏蔽型 | 非屏蔽型 | 屏蔽型 | 非屏蔽型 | |
| 型号 | DS-PG2S□□ | DS-PG4U□□ | DS-PL4S□□ | DS-PL8U□□ | |
| 检测距离 | 2mm±10% | 4mm±10% | 4mm±10% | 8mm±10% | |
| 设定距离 | 0~ 1.6mm | 0~ 3.2mm | 0~ 3.2mm | 0~ 6.4mm | |
| 应差距离 | 10%的检测距离以内 | ||||
| 可检测物体 | 磁性金属（对于非磁性金属，检测距离会减小） | ||||
| 标准检测物体 （低碳钢ST37） |
12×12×1mm | 12×12×1mm | 12×12×1mm | 24×24×1mm | |
| 应答频率 | 1500Hz | 800Hz | 1000Hz | 800Hz | |
| 电源电压 | 10~ 30VDC | ||||
| 消耗电流 | 10mA以下 | ||||
| 控制输出 | 负载电流 | 200mA以下（30VDC以下） | |||
| 残留电压 | 2V以下（负载电流为200mA,电缆长为2m时） | ||||
| 指示灯 | 动作指示灯（绿色LED） | ||||
| 动作模式 | 常开型 常闭型 |
||||
| 保护回路 | 输出极性逆接保护、电源极性逆接保护、浪涌吸收、短路保护 | ||||
| 环境温度 | 工作和存放：-25~70℃（不结冰、无凝露） | ||||
| 温度影响 | -10℃~55℃的温度范围内：23℃时，±10%的检测距离以内 -25℃~70℃的温度范围内：23℃时，±15%的检测距离以内 |
||||
| 环境湿度 | 工作和存放：35~95% | ||||
| 电压影响 | 24VDC±15%：±1%的检测距离以内 | ||||
| 绝缘电阻 | DC500V的条件下，50MΩ以上（通电部与外壳间） | ||||
| 绝缘强度 | 50/60Hz、AC1,000V的条件下持续1分钟（通电部与外壳间） | ||||
| 耐振动 | 10~55Hz,上下振幅1.5mm，X、Y、Z各方向2h | ||||
| 耐冲击 | 500m/s，X,Y,Z各方向10次 | ||||
| 标准 | Ip67 | ||||
| 连接方式 | 导线引出型，标准型直径3mm，长度2m的线缆 接插件型（M12-4针） |
||||
| 重量 | 导线引出型 | 约80g | |||
| 接插件型 | 约35g | ||||
| 材料 | 外壳 | 黄铜镀镍 | |||
| 检测面 | PBT | ||||
| 电缆 | PVC | ||||
| 紧固螺母 | 黄铜镀镍 | ||||
| 带齿垫圈 | 镀锌铁 | ||||
| 项目 | 尺寸 | M18 | |||
| 检测距离 | 单倍距离 | 双倍距离 | |||
| 类型 | 屏蔽型 | 非屏蔽型 | 屏蔽型 | 非屏蔽型 | |
| 型号 | DS-PG4S□□ | DS-PG8U□□ | DS-PL8S□□ | DS-PL16U□□ | |
| 检测距离 | 4mm±10% | 8mm±10% | 8mm±10% | 16mm±10% | |
| 设定距离 | 0~ 3.2mm | 0~ 6.4mm | 0~ 6.4mm | 0~ 12.8mm | |
| 应差距离 | 10%的检测距离以内 | ||||
| 可检测物体 | 磁性金属（对于非磁性金属，检测距离会减小） | ||||
| 标准检测物体 （低碳钢ST37） |
18×18×1mm | 30×30×1mm | 24×24×1mm | 48×48×1mm | |
| 应答频率 | 600Hz | 400Hz | 500Hz | 400Hz | |
| 电源电压 | 10~ 30VDC | ||||
| 消耗电流 | 10mA以下 | ||||
| 控制输出 | 负载电流 | 200mA以下（30VDC以下） | |||
| 残留电压 | 2V以下（负载电流为200mA,电缆长为2m时） | ||||
| 指示灯 | 动作指示灯（绿色LED） | ||||
| 动作模式 | 常开型 常闭型 |
||||
| 保护回路 | 输出极性逆接保护、电源极性逆接保护、浪涌吸收、短路保护 | ||||
| 环境温度 | 工作和存放：-25~70℃（不结冰、无凝露） | ||||
| 温度影响 | -10℃~55℃的温度范围内：23℃时，±10%的检测距离以内 -25℃~70℃的温度范围内：23℃时，±15%的检测距离以内 |
||||
| 环境湿度 | 工作和存放：35~95% | ||||
| 电压影响 | 24VDC±15%：±1%的检测距离以内 | ||||
| 绝缘电阻 | DC500V的条件下，50MΩ以上（通电部与外壳间） | ||||
| 绝缘强度 | 50/60Hz、AC1,000V的条件下持续1分钟（通电部与外壳间） | ||||
| 耐振动 | 10~55Hz,上下振幅1.5mm，X、Y、Z各方向2h | ||||
| 耐冲击 | 500m/s，X,Y,Z各方向10次 | ||||
| 标准 | Ip67 | ||||
| 连接方式 | 导线引出型，标准型直径3mm，长度2m的线缆 接插件型（M12-4针） |
||||
| 重量 | 导线引出型 | 约100g | |||
| 接插件型 | 约60g | ||||
| 材料 | 外壳 | 黄铜镀镍 | |||
| 检测面 | PBT | ||||
| 电缆 | PVC | ||||
| 紧固螺母 | 黄铜镀镍 | ||||
| 带齿垫圈 | 镀锌铁 | ||||
| 项目 | 尺寸 | M30 | |||
| 检测距离 | 单倍距离 | 双倍距离 | |||
| 类型 | 屏蔽型 | 非屏蔽型 | 屏蔽型 | 非屏蔽型 | |
| 型号 | DS-PG10S□□ | DS-PG16U□□ | DS-PL16S□□ | DS-PL25U□□ | |
| 检测距离 | 8mm±10% | 16mm±10% | 20mm±10% | 30mm±10% | |
| 设定距离 | 0~ 6.4mm | 0~ 12.8mm | 0~ 16mm | 0~ 24mm | |
| 应差距离 | 10%的检测距离以内 | ||||
| 可检测物体 | 磁性金属（对于非磁性金属，检测距离会减小） | ||||
| 标准检测物体 （低碳钢ST37） |
30×30×1mm | 45×45×1mm | 60×60×1mm | 90×90×1mm | |
| 应答频率 | 400Hz | 100Hz | 250Hz | 100Hz | |
| 电源电压 | 10~ 30VDC | ||||
| 消耗电流 | 10mA以下 | ||||

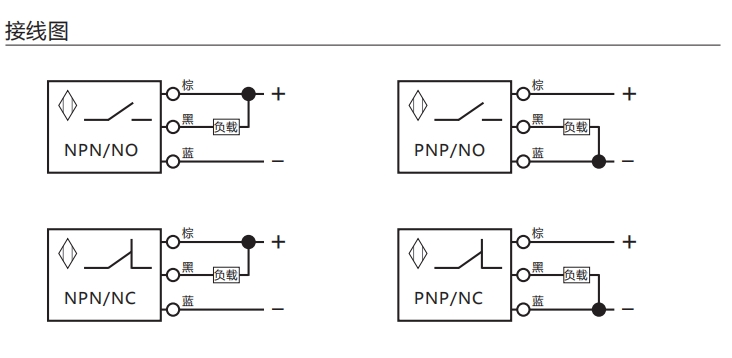

| 输出类型 | N型：NPN集电极开路 P型：PNP集电极开路 |
||||
| 控制输出 | 负载电流 | 200mA以下（30VDC以下） | |||
| 残留电压 | 2V以下（负载电流为200mA,电缆长为2m时） | ||||
| 指示灯 | 动作指示灯（绿色LED） | ||||
| 动作模式 | 常开型 常闭型 |
||||
| 保护回路 | 输出极性逆接保护、电源极性逆接保护、浪涌吸收、短路保护 | ||||
| 环境温度 | 工作和存放：-25~70℃（不结冰、无凝露） | ||||
| 温度影响 | -10℃~55℃的温度范围内：23℃时，±10%的检测距离以内 -25℃~70℃的温度范围内：23℃时，±15%的检测距离以内 |
||||
| 环境湿度 | 工作和存放：35~95% | ||||
| 电压影响 | 24VDC±15%：±1%的检测距离以内 | ||||
| 绝缘电阻 | DC500V的条件下，50MΩ以上（通电部与外壳间） | ||||
| 绝缘强度 | 50/60Hz、AC1,000V的条件下持续1分钟（通电部与外壳间） | ||||
| 耐振动 | 10~55Hz,上下振幅1.5mm，X、Y、Z各方向2h | ||||
| 耐冲击 | 500m/s，X,Y,Z各方向10次 | ||||
| 标准 | Ip67 | ||||
| 连接方式 | 导线引出型，标准型直径3mm，长度2m的线缆 接插件型（M12-4针） |
||||
| 重量 | 导线引出型 | 约165g | |||
| 接插件型 | 约140g | ||||
| 材料 | 外壳 | 黄铜镀镍 | |||
| 检测面 | PBT | ||||
| 电缆 | PVC | ||||
| 紧固螺母 | 黄铜镀镍 | ||||
| 带齿垫圈 | 镀锌铁 | ||||

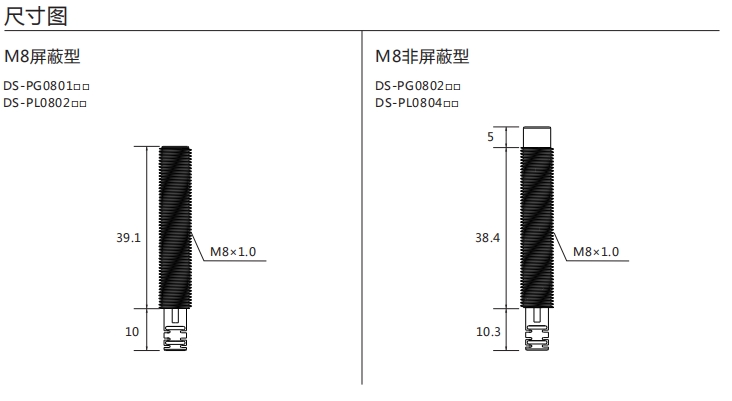

导线引出型
M8

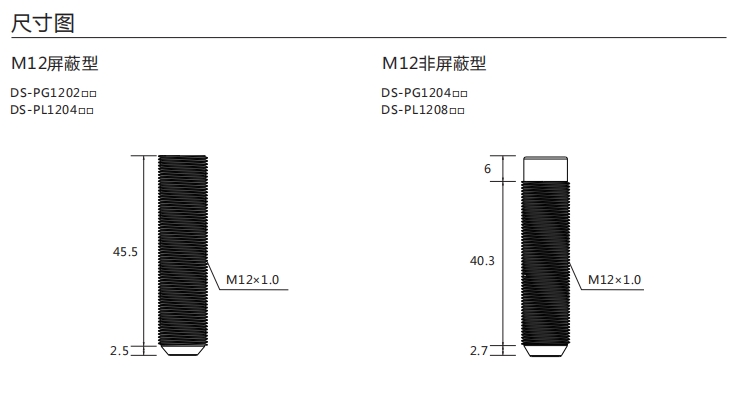

M12

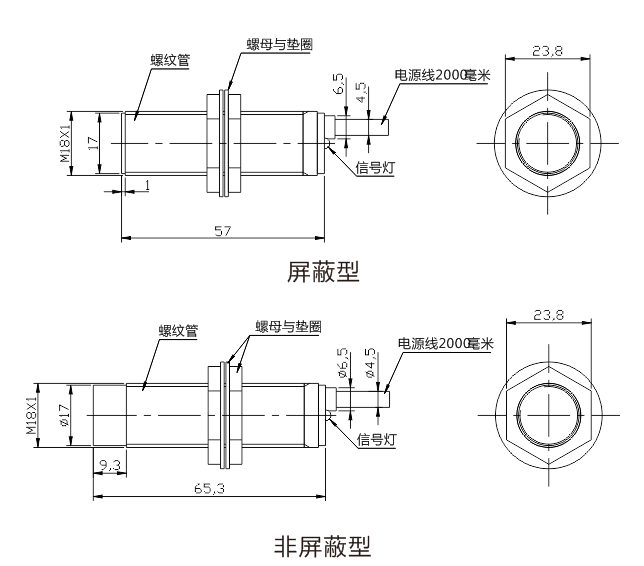

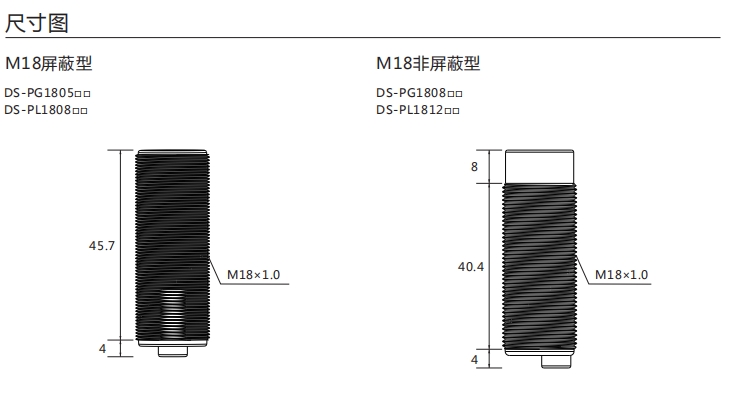

M18

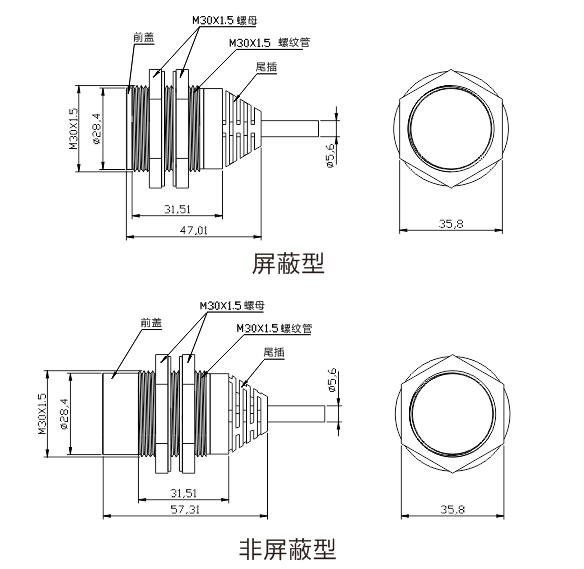

M30
